Ścianka wspinaczkowa hali Sportowej Zespołu Szkół nr 111 w Warszawie
- Etap zrealizowane
- Lokalizacja Hala Sportowa Zespołu Szkół nr 111 przy ul. Poezji 5 w Warszawie,
- Wielkość 10x23m
Zakres opracowania
Przedmiotem inwestycji był projekt wykonawczy konstrukcji ścianki wspinaczkowej wraz z poszyciem dla hali Sportowej Zespołu Szkół nr 111 przy ul. Poezji 5 w Warszawie.
Opis inwestycji

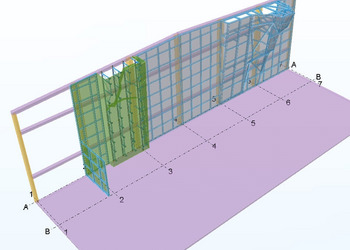

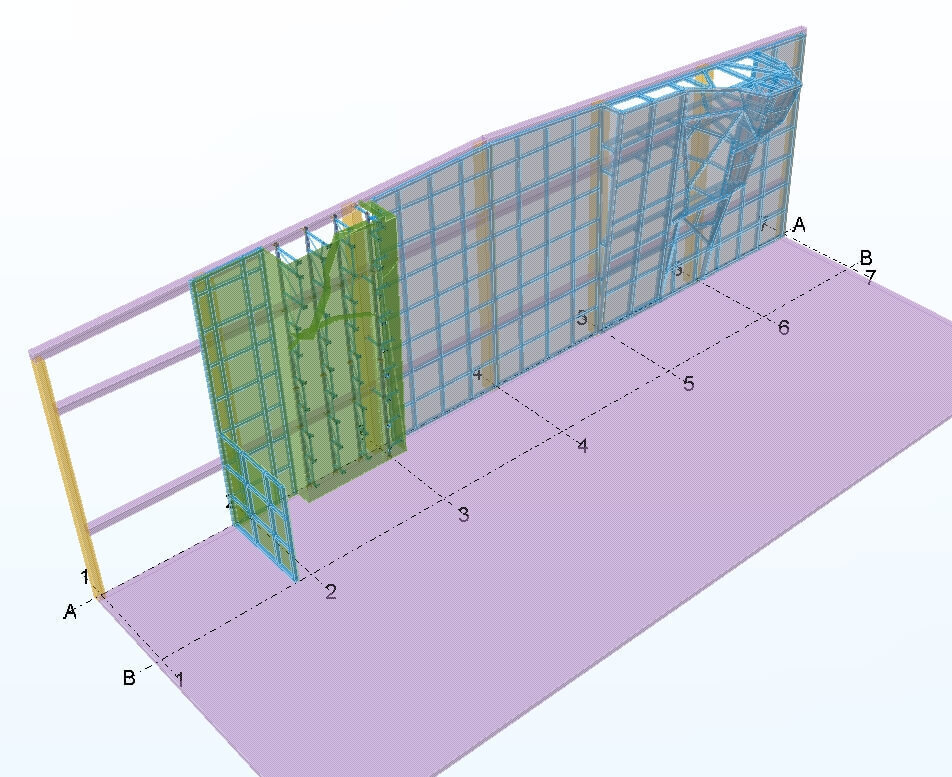

Konstrukcja nośna ściany wspinaczkowej T-Wall/ALP EXTREME w części pokrytej panelami systemu TRIAX składa się̨ z drewnianej konstrukcji ramowo-kratownicowej wykonanej z elementów o przekroju prostokątnym oraz kwadratowym, łączonych ze sobą za pośrednictwem łączników stalowych (śrub, wkrętów, dodatkowych blach perforowanych) oraz wpustów i gniazd nacinanych w łączonych elementach. Przyjęto wykonanie konstrukcji z drewna litego, konstrukcyjnego (KVH) klasy C24 zgodnie z normą niemiecką DIN 1052:2008,S10/C24, SIA 265 poz. 3.3.1.4, względnie z wytyczną EN 385 PEFC/04-31-0355. Poszycie ściany tworzą̨ panele wspinaczkowe z płyt na bazie sklejki gr. 18mm. Sztywność przestrzenna konstrukcji jest zapewniona poprzez drewnianą, szkieletową, ramowo-kratownicową konstrukcję, poprzez płyty poszycia ścianki oraz istniejącą żelbetową konstrukcję ramową do której projektowane jest zakotwienie ścianki.
Konstrukcja nośna ściany wspinaczkowej systemu FREE FORM ALP EXTREME składa się z czterech kratownicowych ram stalowych, montowanych na budowie zgodnie z załączonym rysunkiem. Sztywność konstrukcji zapewnia płyta obudowy, szkieletowa ramowo-kratownicowa konstrukcja ścianki oraz istniejąca żelbetowa konstrukcja ramowa do której projektowane jest zakotwienie ścianki.
Klient
ALP EXTREME – Szkoła Alpinizmu
Wiesław Madejczyk
