Mroźnie składowe
- Etap zrealizowane
- Lokalizacja ul. Wiejska 7, Kosów Lacki
- Wielkość Area 6220 m2
Zakres opracowania
Optymalizacja i projekt wykonawczo-warsztatowy konstrukcji stalowej hal, łącznika, podestu technicznego, konstrukcji pod skraplacze, oraz chłodnice.
Opis inwestycji

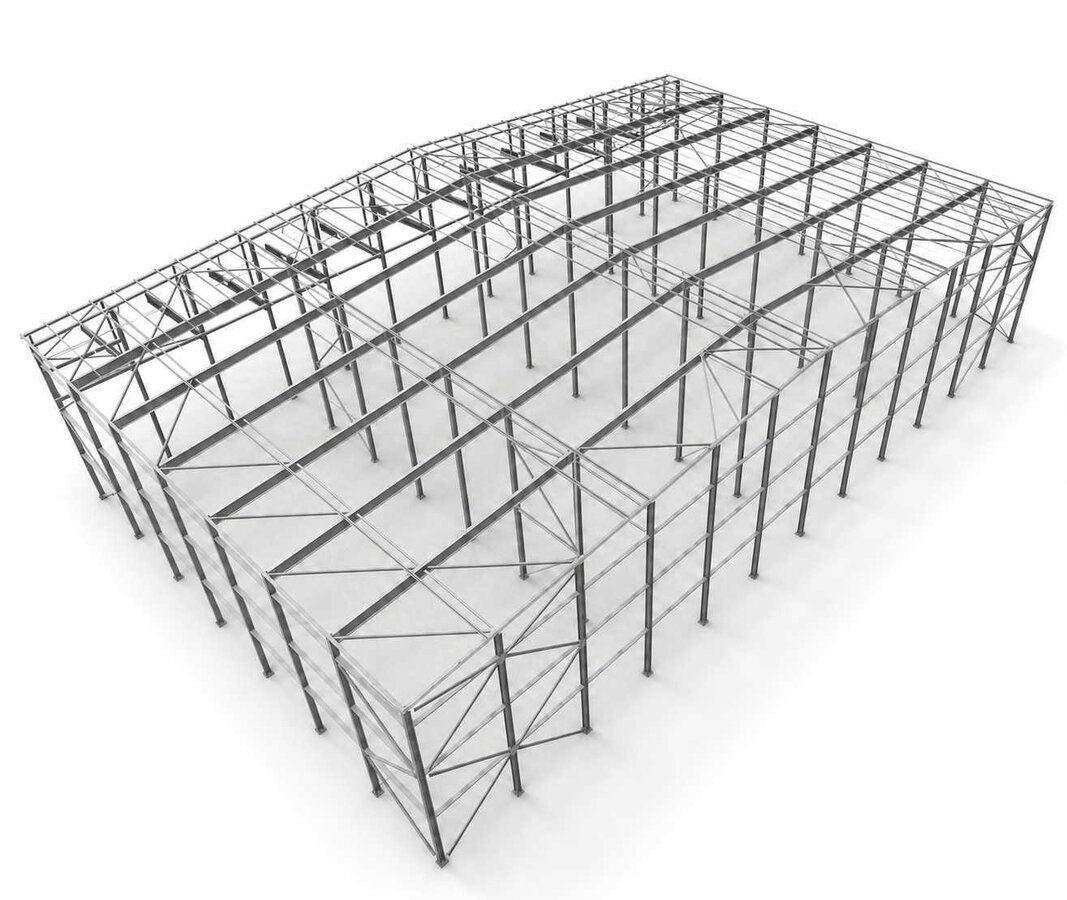

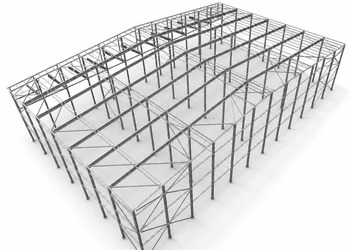

Budynek chłodni z komorami składowymi i częścią produkcyjną z biurami i szatniami zaprojektowano w konstrukcji stalowej ze ścianami z płyt warstwowych.Główną konstrukcję nośną stanowią ramy stalowe ze sztywnymi połączeniami pomiędzy dźwigarami WTB ze środnikiem falistym i słupami z dwuteowników HEA.
W ramach optymalizacji dokonano podstawowych zmian:
- zastępiono standardowe blachownice, dźwigarami ze środnikiem falistym,
- słupy HEB zamieniono na HEA przy podwyższeniu klasy stali do S355
- uproszczono układ stężeń poziomych i uniezależniono go od płatwii
- stężenia zamieniono z prętów na sztywne rury
W wyniku optymalizacji zaoszczędzono 84 tony stali.
Po optymalizacji wytężenie elementów nie przekracza 80%. Optymalizacja uwzględnia wpływy termiczne, zróżnicowane obciążenie śniegiem, zróżnicowane obciążenie wiatrem, na różnych polach i w różnych kierunkach, dodatkowe obciążenie instalacjami 50kg/m2
Klient
Sierociuk-Kazana-Sierociuk P.P.H. Stok-rol spółka jawna
